1 引言
灌注充填法是采空区治理的主要技术之一，注浆过程中浆液扩散的隐蔽性、随机性、复杂性是影响注浆动态施工和效果评价的重要因素，现行的以钻探为主的注浆范围勘测手段无法很好地处理此类问题，一定程度上制约了采空区注浆治理技术的进步，拉长了部分工程的工期进度。
相较于传统钻探技术，物探技术作业成本更低、反馈时间更短、观测区域更广，本技术利用此优势成功实现了100m以浅缓倾斜采空区注浆扩散范围的准实时监测目的，能够将传统注浆效果检测时间从90天缩短为2天，大幅缩短工期的同时，也解决了钻探“一孔之见”的弊端，将扩散范围的边界精度控制在3~5m，为注浆工程动态监测与施工提供了技术前提。

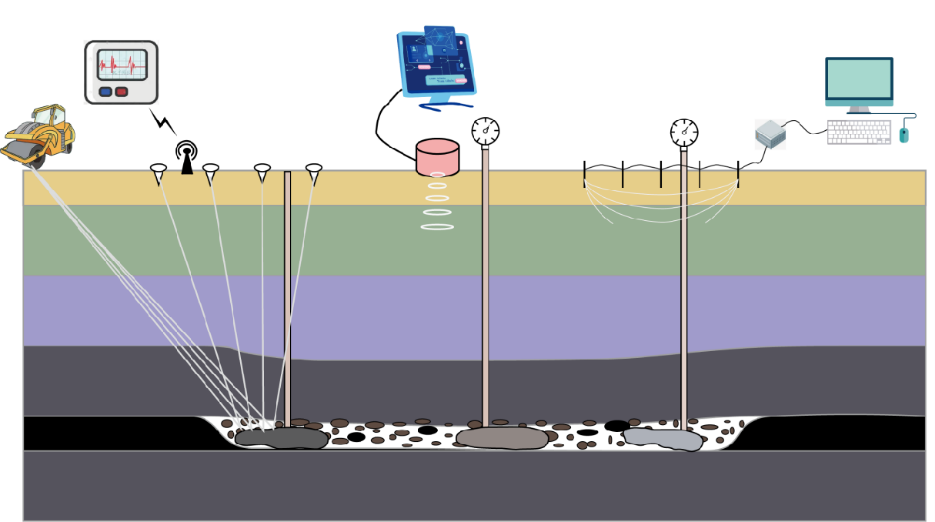

浆液扩散过程物探监测示意图
2 应用案例一
天通科技场地位于徐州市贾汪区徐州东站东北方三公里处。该项目采用等值反磁通瞬变电磁法和微动法，进行注浆前、注浆完成后7d、注浆完成后60d、注浆完成后120d的探测。等值反磁通瞬变电磁法测点点距根据测线不同分别设置为4m和5m，叠加次数200次~500次，发射频率为6.25Hz；微动法采用直线型排列，为达到测深100m以上的要求，点距设置为5m，共10个台站，单点采集时间不少于6min，确认了更加准确的采空区位置，并优化了施工钻孔布局。
天通科技场地应用案例
3 应用案例二
金港路场地位于徐州市鼓楼区。该项目采用本技术在采空区注浆治理场地布置5条测线，采用温纳装置、施伦贝谢尔装置和微分装置分别进行测试，测线点距均为2.5m；微动法采用直线型排列，单次测量点距为3m，共使用10个台站，分别在注浆前、中、后展开监测，获得测试区注浆钻孔实时扩散举例，为后续注浆钻孔施工布置提供了可靠依据，并进一步确定了注浆扩散型式。
金港路案例应用情况
|
